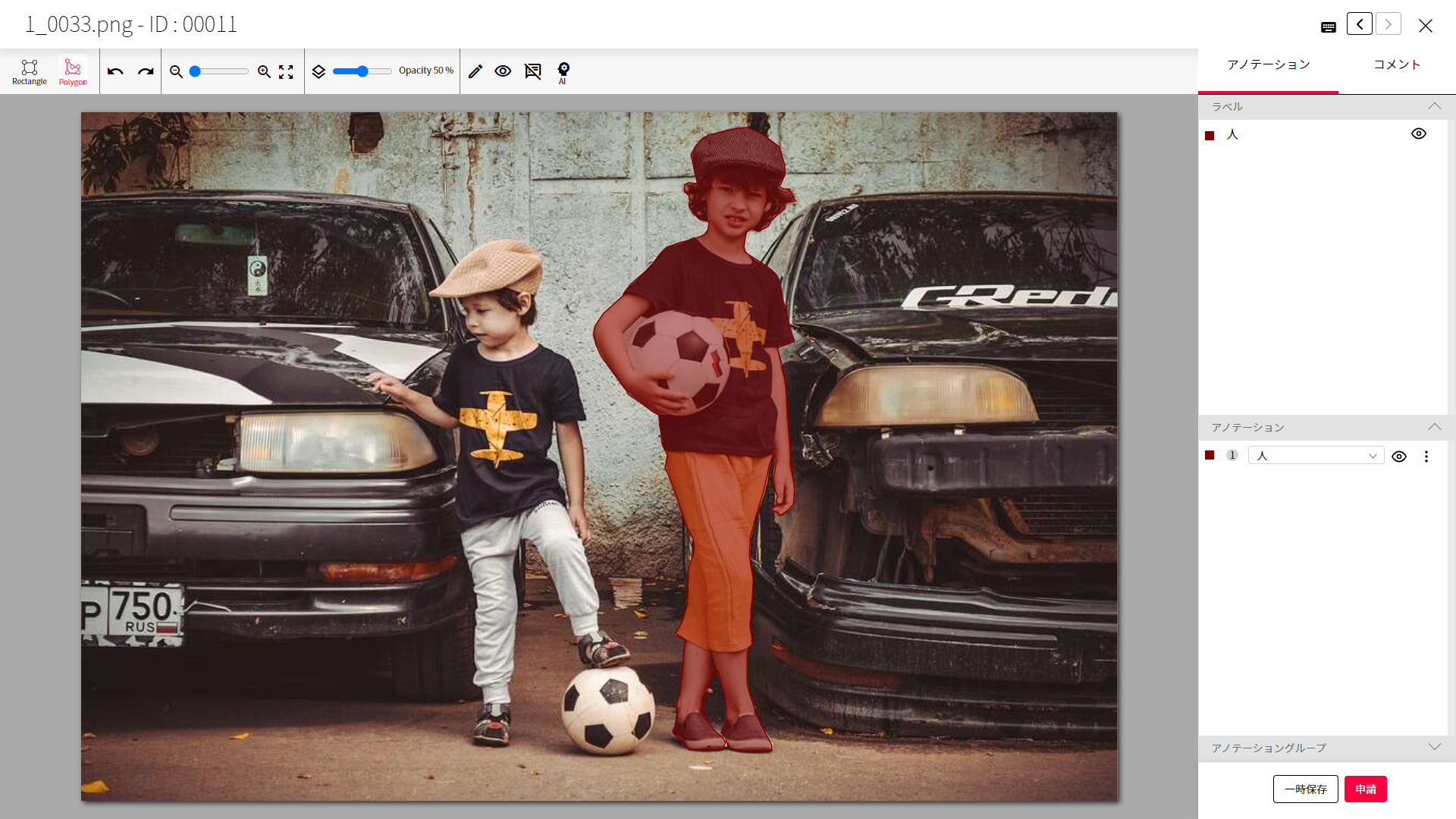

多角形(Polygon)

多角形のアノテーションは以下の手順で行います。

1. 左上メニューから[Polygon]を選択
2. 左上メニューからアノテーションの新規追加モードをオンにする
3. 右サイドメニューからラベルを選択
4. 開始地点をマウスでクリック
5. 次の地点をマウスでクリック
6. アノテーションを終了する場合は、開始地点をもう一度クリック またはShift + Enterを押下

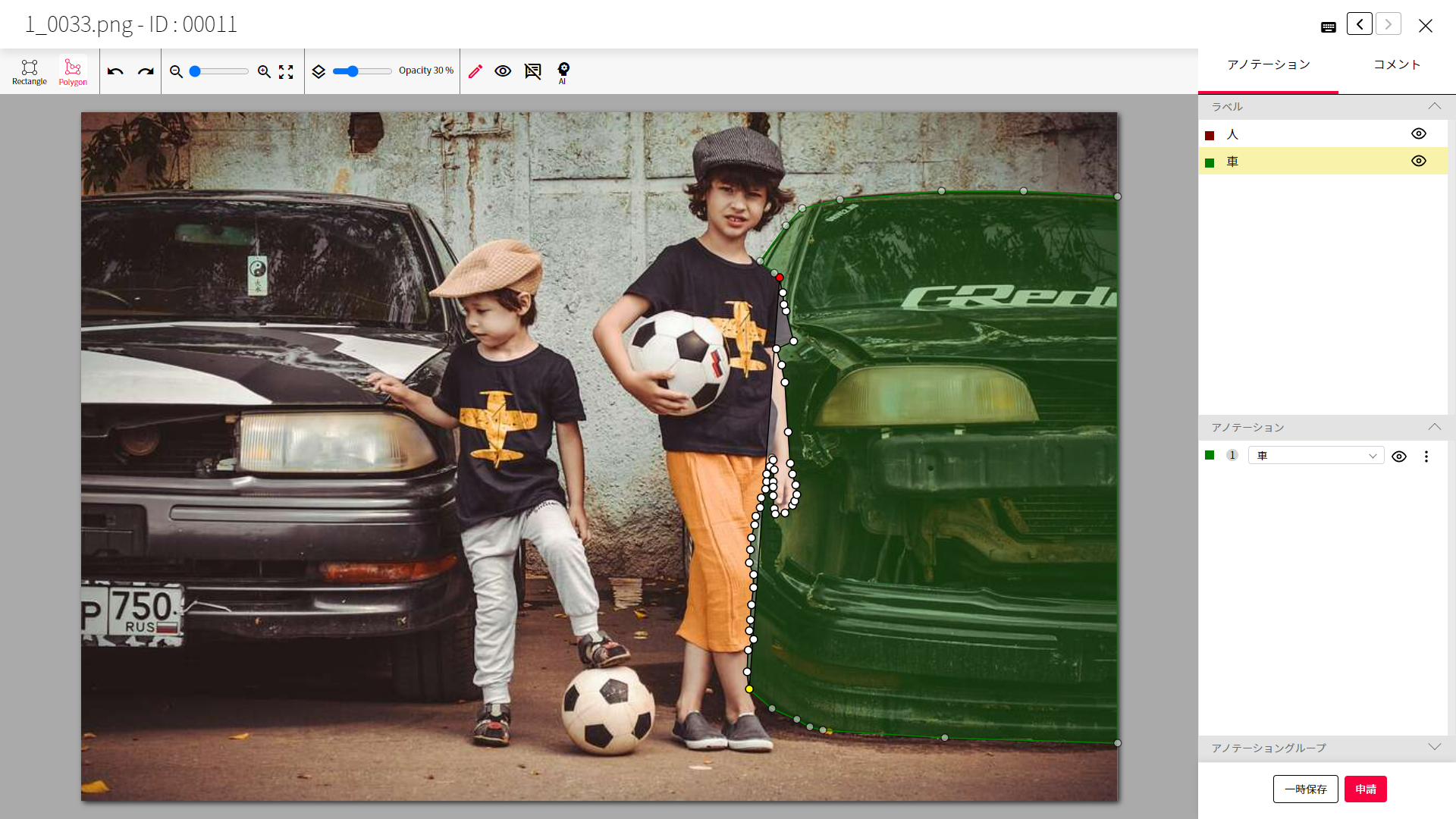

輪郭のトレース

対象物が隣接している場合、描画済みのポリゴンの座標をトレースしながら新たなポリゴンを作成できます。

1. 左上メニューから[Polygon]を選択
2. 左上メニューからアノテーションの新規追加モードをオンにする
3. Shift + .を押下し、描画済みポリゴンの座標位置を半透過で表示
4. 半透過表示の座標位置にカーソルを合わせると色が赤く変化するため、クリックしてトレース
5. 半透過表示の座標位置にカーソルを合わせると色が赤く変化するため、クリックしてトレース

注記

ポリゴンを描画する回転の向き(時計回り、反時計回り)によって、描画が正しく行えない場合がございます。

ポリゴンをドラッグ&ドロップで位置を編集

作成したポリゴンは、ドラッグ&ドロップで位置を編集することができます。

注記

画像から一部はみ出た位置に移動した場合、ポリゴンは画像上に補正されます。 ポリゴンが画像枠外に移動された場合、ポリゴンは削除されます。
